BBYQ-5000PD变压器局放在线监测系统

1、概述 变压器是电力系统中关键的设备之一，其运行状态直接关系到电力系统的安全与稳定，一旦发生故障， 不仅会引起大规模停电带来巨大的经济损失甚至可能发生爆炸和起火，造成人员伤亡。 我公司针对变压器设备开发了变压器局部放电在线监测系统。
  该系统可以实时监测变压器局部放电等重 要技术指标，及时地采集故障前兆信息，通过专家诊断系统，综合判断变压器可能存在的隐患，提前预警， 避免造成重大事故，减少经济损失和人员伤亡。 2、监测意义 油浸式纸变压器绝缘结构中的某些部位受到了过高的电场强度作用会发生局部放电，例如，匝绝缘的导 线表面有尖角、毛刺，或者油箱及某些金属结构件出现尖角等。此外，线匝间、线匝与垫块接触处，均存在 “楔形”油隙，其击穿强度较低，在工艺上对这些部位处理不当，也会产生局部放电。故障统计数据表明: 变压器绝缘故障常常起源于局部放电造成的油纸绝缘老化。局部放电对变压器绝缘系统的影响通常表现为以 下几个方面: 1)局部放电过程中产生的带电粒子(电子、离子等)冲击绝缘，破坏其分子结构，如使纤维断裂，绝缘 受到损伤。
2)由于带电粒子的撞击作用，使该处绝缘出现局部温度升高，从而易引起绝缘的过热，严重时就会出现 炭化。
3)局部放电产生的臭氧(03)及氮的氧化物(NO、NO2)会侵蚀绝缘。当遇有水分时，则产生硝酸，它 对绝缘的侵蚀更为剧烈。
4)在局部放电时，因电解及电极的肖特基辐射效应，变压器油发生分解，加上油中原来存在杂质，故易 使纸层处凝集着因聚合作用而生成的油泥，这将使绝缘的tan8值激增，散热能力降低，甚至有导致发生热击 穿的可能性。 5)局部放电产生的紫外线、软x射线和γ射线等辐射，促使绝缘材料变质。

 2)脉冲电流法 由电力变压器的结构所决定，其绕组除匝间电容外还与铁心之间存在几百甚至几 千pF的分布电容，同时 绕组与油箱间也存在上百pF的分布电容。当变压器的绕组等主绝缘回路 中发生局部放电时，其产生的高频信 号覆盖了从几十千赫兹到几十兆赫兹，甚至到千兆赫兹， 由于几百皮法电容对于几百千赫兹以上的高频信号 相当于通路，所以放电信号就会向所有与放 电点有容性关系的回路中传播，其中一条回路必然包括铁心接地 回路。所以在铁心接地线上安 装高频电流传感器可有效接收变压器内放电信号。

4、系统介绍 变压器局部放电在线监测系统主要是由局放监测IED、超声波传感器、高频电流传 感器和后台软件系统组 成。系统网络构架图如下图所示:

功能特点
1)统计分析 局部放电在线监测系统以局部放电测量技术为核心，对变压器局部放电变 化进行在线监测并完成数据记 录及数据变化趋势，判断放电的严重程度，定期保存相关数据。
2)放电类型识别 能够识别变压器中典型放电类型:沿面放电、悬浮放电、油隙放电、尖端放电、 匝间放电、油纸放电。
3)软件分析 软件具有PRPS、PRPD等多种统计分析模式，检测并分析变压 器设备当前放电量、放电次数、放电相位等 重要指标，并可开窗进行放电相位的频谱分析。
4) 抗干扰能力强，监测数据准确 该系统局部放电在线监测系统具有极强的电磁兼容性和抗干扰能 力;从而使监测数据更加准确，系统更 加稳定。
5)提供多种报警方式 当局放超标时:该系统集控 器主动向上一级管理设备发出报警信号;同时监测系统集控器内部的报警继电 器动作，输出无源 触点信号，显示出报警信息，同时后台监控计算机发出送报警信息。
6) 具备可靠的现场总线通 讯能力 具备可靠的现场总线通讯能力可以将数据实时的传送到后台计算机，进行远距离在线监 测、运行状态分 析。
7)强大的后台管理软件 后台管理软件具备强大的局部放电趋势分析功能。 放电量、趋势图数据及报警事件连续记录、自动保存， 并可随时查看分析，还可以随时查看过 去的数据记录。

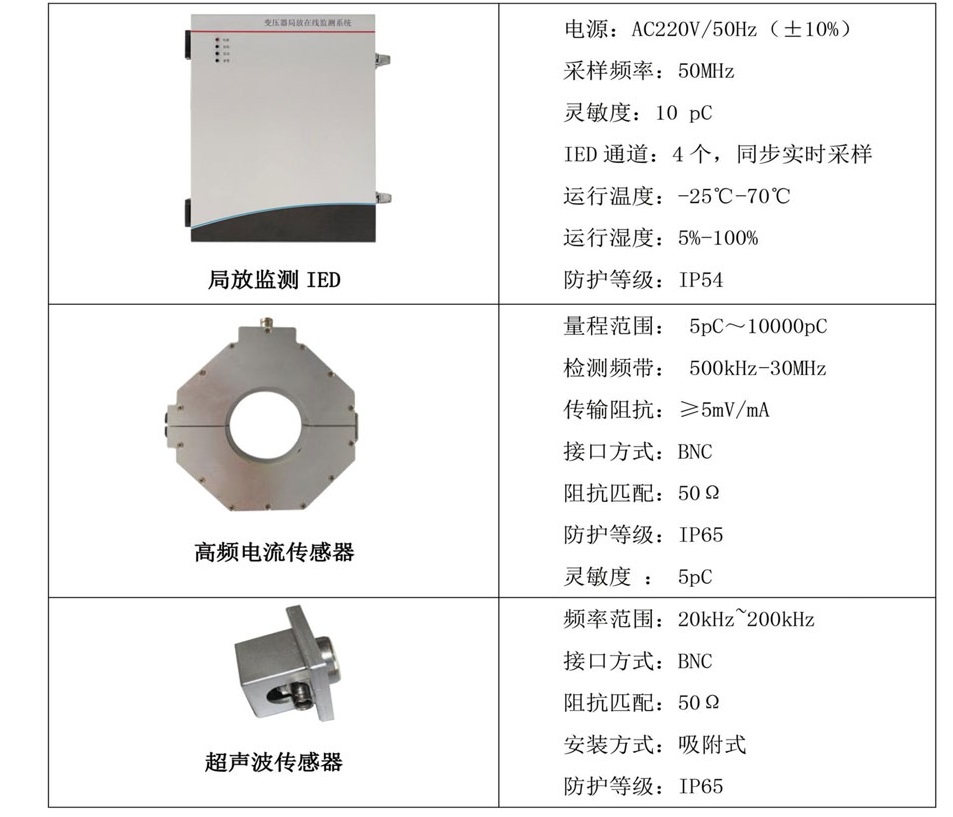

 6、技术参数



7、安装方式
