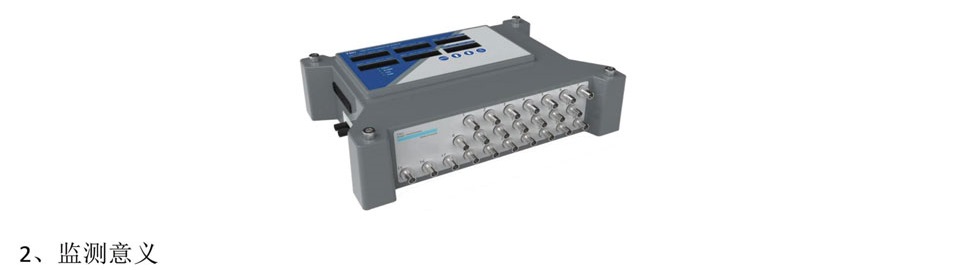

BBYQ-5000GX变压器光纤绕组测温系统

1、概述变压器光纤绕组测温系统主要设计用于电力能源系统和设施，通过测量电力变压器内部不同位置的温度来实时检测和报告被监测设备中出现的、潜在的有害趋势。

2、监测意义根据ANSI/IEEEC57.12.80-1978，变压器的连续额定值是“在规定条件下不超过既定温升限制的情况下可连续承载的很大恒定负载”。存在各种温度限制，例如环境温度，顶部油温，芯层压温度，平均绕组温升和很大绕组温升。确定液体填充变压器内寿命和负载之间平衡的很重要参数之一是“热点”温度或很大绕组温升。这表示变压器内最热部件的温度，通常位于绕组中。如果热点超过给定的限制，变压器中固液绝缘系统的劣化速度将迅速加快。温度对绝缘老化和变压器寿命有重要影响。因此，对于制造商和最终用户来说，准确预测绕组中的热点非常重要，因为热点是导致变压器油和纸绝缘劣化的原因。由于变压器内的温度分布不均匀，绝缘纸在暴露于高温时通常会发生很大的劣化。当绝缘纸失去其性能时，它会在介电和机械方面削弱变压器。此外，较高的绕组热点温度不仅会削弱绕组绝缘材料，而且最终会导致形成气泡，从而促进变压器油的介电击穿。不用说，类似的情况是不可取的，因为它在大多数情况下是不可逆转的。

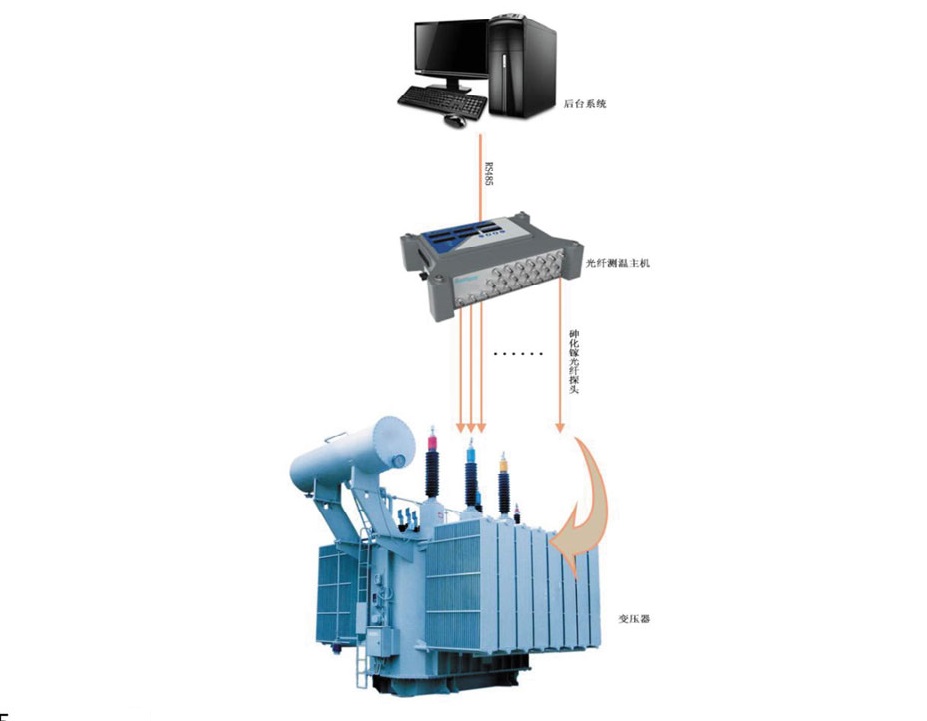

3、监测原理光纤测温系统由激光二极管发出的连续波照射光纤内的玻璃芯。当光波沿着光纤玻璃芯下移时,会产生多种类型的辐射散射。如瑞利散射、布里渊散射和拉曼散射等。其中拉曼散射是对温度最为敏感的一种。光纤中光传输的每一点都会产生拉曼散射，并且产生的拉曼散射光是均匀分布在整个空间角内的。拉曼散射是由于光纤分子的热振动和光子相互作用发生能量交换而产生的。光在光纤中传输时一部分拉曼散射光(背向拉曼散射光)沿光纤原路返回，被光纤探测主机接收。在频域中，利用OFDR技术，根据光在光纤中的传输速率和入射光与后向拉曼散射光之间的强度差，可以对不同的温度点进行定位，这样就可以得到整根光纤沿线上的温度并精确定位。导线槽 ←油箱光纤测温主机贯通器光纤探头油箱壁结合板外部光纤变压器外部变压器内部变压器线圈
